避雷线快速故障诊断系统
专为风电机组叶片避雷引下线设计的快速故障诊断设备，采用纳秒脉冲反射技术，在地面即可快速完成叶片雷击接闪后的导通健康状态评估与断点定位。
功能参数与技术规范
工业级技术规格与工程标准矩阵
一、核心功能性能指标
PERFORMANCE SPECS
脉冲上升时间
< 2 ns (纳秒级超快脉冲前沿)
最大测试距离
> 120 m (覆盖百米级特大叶片)
断点定位精度
< 1.0 m (精准识别断点与接触不良)
波速自适应修正
内置典型叶片介质电磁波速数据库，精度 ±0.5%
二、电气接口与环境适应性
ELECTRICAL & ENV
测试信号类型
低压高频无损电磁脉冲
操作响应时间
单只叶片接线诊断时间 < 3 分钟
供电方式
内置大容量锂电池，连续工作 > 8 小时
防护等级
防摔防震工程手提箱设计，IP54
地面接线快速体检
免蜘蛛人登高攀爬
轮毂端地面快速接线
单叶片3分钟出报告
纳秒脉冲米级测距
<2ns极窄脉冲前沿
米级故障断点定位
接头隐性阻抗微变识别
波速自适应修正
复合材料算法补偿
内置典型介电库
消除环境温湿度偏差
便携手持极简运维
一体化工程手提箱
8小时超长续航
一键自动导出波形
典型应用案例
三峡能源某海上风电集群
沿海某海上风电场百米特大叶片雷暴季避雷通道全维排查
针对雷暴高发期机组频繁接闪、隐蔽引下线断损难辨的顽疾，该基地全面引入 SW-LFD01 快速诊断系统。运维团队仅用 2 个工作日即完成全场 45 台机组共 135 只百米级叶片的避雷导通检测，成功筛查出 4 处接闪接头烧蚀开路缺陷，有效避免了二次雷击炸裂叶片的重大事故。
项目实施关键指标达成：
巡检排查效率提升 800%
单叶片检测耗时 < 3分钟
彻底规避二次雷击爆叶风险
产品图库

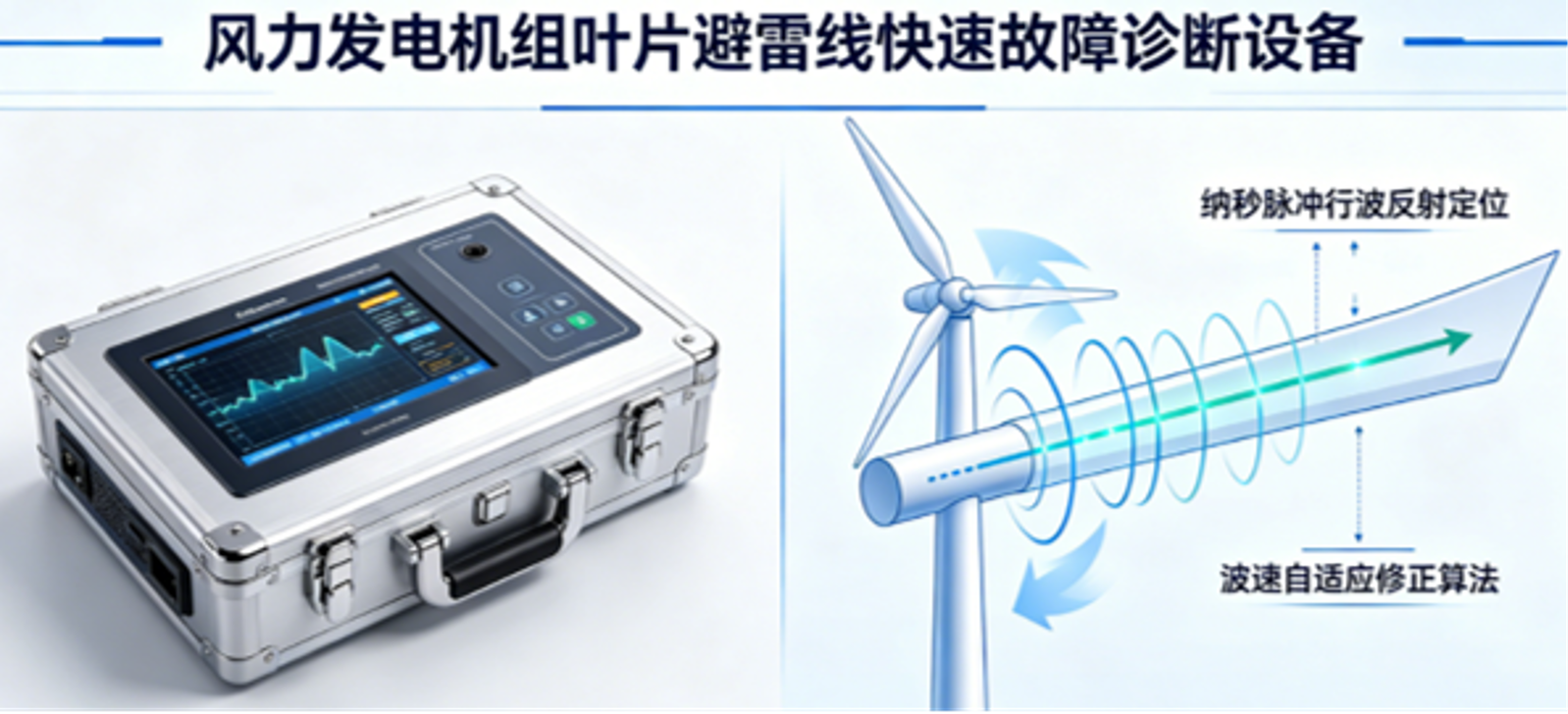

SW-LFD01 避雷线快速故障诊断仪主机
4K
高频纳秒脉冲信号发生与采集探头
4K
海上大兆瓦风机现场快速巡查工况
4K
TDR时域反射曲线与故障点分析软件
4K
/
